الطاحونة الكروية

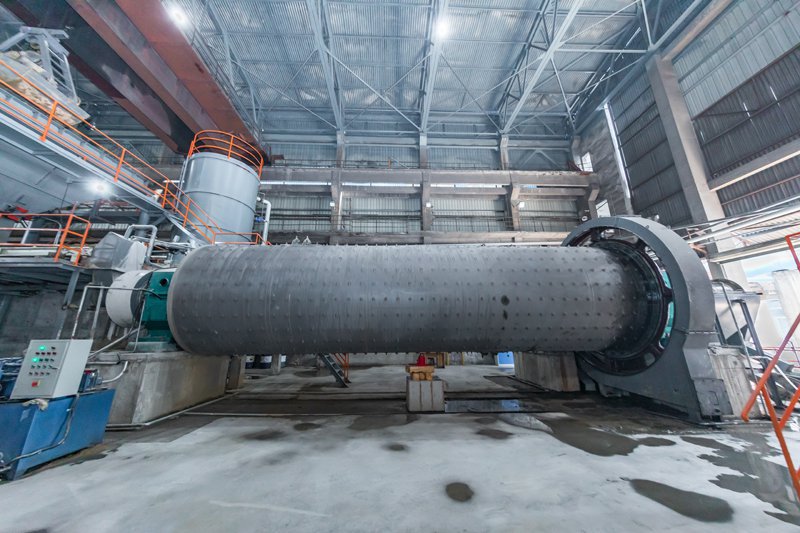

الطاحونة الكروية عبارة عن جزء أساسي في خط تحضير المواد . يوجد نوعين من الطواحين الكروية في خط إنتاج AAC : النوع المبلل و النوع الجاف . الطاحونة الكروية من النوع المبلل تستخدم لطحن الرمال بينما النواع الجاف يستخدم لحجر الجير .

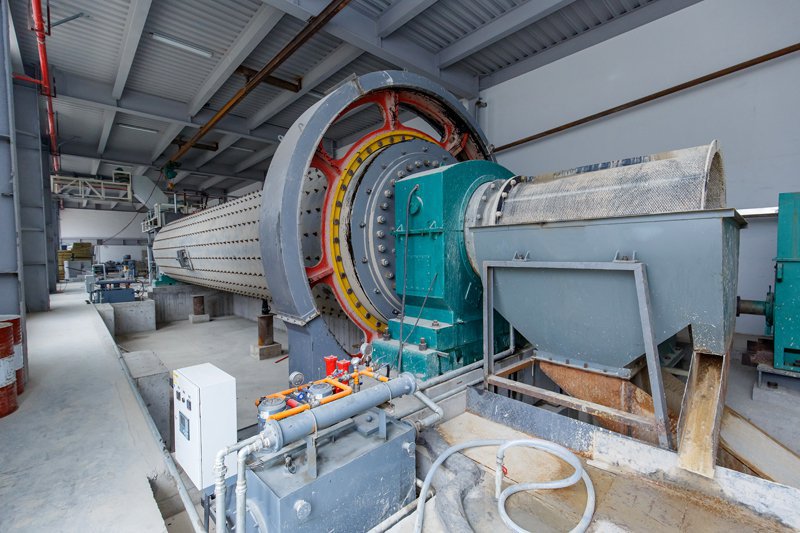

تتألف الطاحونة الكروية من عدة أجزاء رئيسية ، جزء التفريغ، جزء النقل ( مخفض التروس، جزء النقل الصغير، المحرك، المتحكم الكهربائي) . العمود المجوف يكون مصنوع من أجزاء فولاذية مصبوبة و بطانته قابلة للتبديل . تروس التدوير الكبيرة يتم معالجتها بأجزاء فولاذية مصبوبة بواسطة مكنة قطع المسننات . الجدار الداخلي للقضبان مثبت بلوح ذو بطانة ضد التآكل . عموماً ، هذه الطاحونة الكروية ثابتة و موثوقة لعملية الطحن .

المبدئ
1. الطاحونة الكروية النوع المبلل

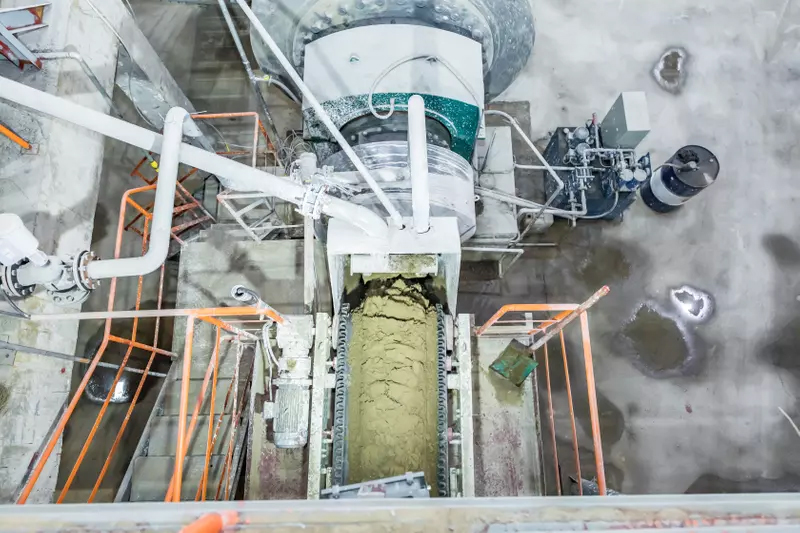

الرمال ( أو الرماد الطائر، الحبس) يتم نقلها في الطاحونة الكروية بواسطة ناقل الإهتزاز الكهرومغناطيسي و ناقل الحزام . بعد الطحن ، يتم ضخ المواد إلى حاوية تخزين الطين .
2. الطاحونة الكروية النوع الجاف
يتم نقل الجير إلى كسارة الأحجار بواسطة آلة الإهتزاز الكهرومغاطيسي و ناقل الحزام . بعد الطحن ، سيتم نقل المواد إلى صومعة تخزين الجير بواسطة ناقل السطل . من ثم يتم نقل حصى الجير إلى الطاحونة الكروية خلال الناقل اللولبي . المواد المحببة سيتم نقلها إلى صومعة تخزين المساحيق بواسطة الناقل اللولبي و ناقل السطل .

المعلمات

الموديل سرعة التدوير (rpm) الكرة الفولاذية (ton) حجم المواد الأصلية (mm) حجم المواد النهائية (mm) سعة الإنتاج (ton/h) الطاقة (kW) الوزن (ton)
φ900×1800 38 1.5 ≤20 0.075-0.89 0.65-2 18.5 3.6
φ900×3000 38 2.7 ≤20 0.075-0.89 1.1-3.5 22 4.6
φ1200×2400 32 3.8 ≤25 0.075-0.6 1.5-4.8 45 12.5
φ1200×3000 32 5 ≤25 0.074-0.4 1.6-5 45 12.8
φ1200×4500 32 7 ≤25 0.074-0.4 1.6-5.8 55 13.8
φ1500×3000 27 8 ≤25 0.074-0.4 2-5 90 17
φ1500×4500 27 14 ≤25 0.074-0.4 3-6 110 21
φ1500×5700 27 15 ≤25 0.074-0.4 3.5-6 132 2407
φ1830×3000 24 11 ≤25 0.074-0.4 4-10 180 28
φ1830×6400 24 23 ≤25 0.074-0.4 6.5-15 210 34
φ1830×7000 24 25 ≤25 0.074-0.4 7.5-17 245 36
φ2200×5500 21 30 ≤25 0.074-0.4 10-22 370 48.5
φ2200×6500 21 30 ≤25 0.074-0.4 14-26 380 52.8
φ2200×7500 21 33 ≤25 0.074-0.4 16-29 475 56
